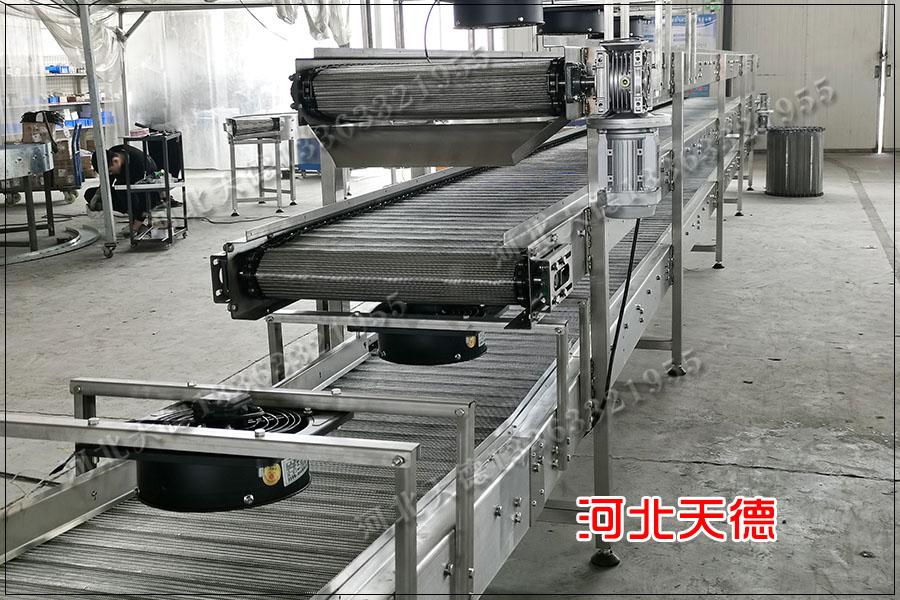

多層攤晾轉彎食品網帶輸送機

 食品業的不斷發展，輸送設備起到了重要作用，網帶輸送機的使用提供了生產基礎。食品網帶輸送機采用食品輸送帶，來滿足食品、制藥、日用化工等行業的要求。食品網帶輸送機有輸送平穩、結構簡樸、能耗小，在食品、飲料、生果加工、易拉罐、清洗業、五金零部件生產中應用的較多；食品網帶輸送機在物料與不銹鋼輸送帶間沒有相對的運動，能夠防止造成對輸送物料的損壞。 食品網帶輸送機運轉由驅動裝置提供動力使傳動滾筒滾動牽引膠帶實現的。皮帶是牽引體也是承載物料的輸送體。輸送帶在張力的作用，食品網帶輸送機皮帶受力與彎曲段皮帶受力情況有所不同的。普通段皮帶兩端的張力作用在一樣的直線上，皮帶所受到的各力是平衡的，在轉彎段皮帶兩真?zhèn)€張力方向成一個夾角，使皮帶協力不平衡。

 1、抬高不銹鋼輸送帶的內曲線:將轉彎段膠帶的內曲線抬高，選用物料與膠帶重力產生一個向轉彎外側的離心分力來平衡向心力。能通過將托輥組在轉彎段內側抬高一定的角度，安裝成水平面夾角。

 2、增加托輥組的槽角 ：增加托輥組的槽角可以增加膠帶機的運量。增加槽角有方便膠帶的居中自動調節降低膠帶的跑偏量，食品網帶輸送機轉彎半徑會減小，防止平面轉彎輸送機跑偏的重要措施。

 3、托輥的前傾安裝：應用托輥組前傾的調偏原理，在物料與膠帶入轉彎段曲線偏移時出現一個向外的導向摩擦力使之回正。

 4、托輥的轉向安裝 ：將轉彎段托輥組的轉向內側端沿運行方向前移，使托輥組的中 央線與輸送機的中 央線成一個夾角。這個角度相同于直線膠帶機的前傾托輥組，與前傾角不同是前傾托輥組的兩側輥子都向運行方向前移，托輥的轉向進行安裝，在轉彎外側托輥相對運行的方向后移，中間輥有一定轉角。

 5、采用五節托輥組結構 ：五節輥托輥組具有減少沖擊力、增加物料承載量、增加托輥組槽深等長處。這種結構較普通膠帶機復雜。

 6、設置擋輥 ：在平面轉彎處上下托輥組的邊沿設置立輥，當金屬輸送帶經由轉彎段向內側或外側跑偏則由立擋輥加以限制。這是一種輔助措施，膠帶失去自主調心意義，也增加了對膠帶磨損，導致膠帶的使用壽命明顯的降低。 　

 食品網帶輸送機轉彎段托輥組結構：托輥組的結構和布置形式是食品網帶輸送機的重要設計內容。 　

（1）內側增設托輥：在轉彎段內側設置一個較陡的托輥，這樣能保證輸送機輸送帶導向不會造成向側面撒料，因增加了一個托輥，托輥支架也隨之增加，輸送機設備整體成本會增加。 　

（2）彈性鉸接支撐結構 ：將轉彎段托輥組內側一端與中間架鉸接，內側一端安裝在彈簧支座上。轉彎段內側通過彈簧抬升使輸送機設備在空載輸送時內曲線抬高角增加，加大空載運行時的離心力。當膠帶輸送機有載時因為物料的重力使彈簧縮小內曲線抬高角隨之變小，防止輸送的物料的離心分力過大導致撒料。
